高速連接器的互連通常需考慮其端接方式，不同端接方式的傳輸質量也不同，而連接器通常有多種端接方式，包括表面貼裝、壓接配合和孔內粘貼(PIH)，每種端接方式都有明顯的優勢和劣勢。本文鑫鵬博連接器廠家主要為大家分享下這幾種高速連接器的主要端接方式。

一、高速連接器的壓接配合端接方式：

壓接連接器端子非常堅固，可為PCB提供最大的保持力和連接性，但也為高速應用帶來了嚴峻的挑戰。需將信號從高密度壓接連接器引出可能需要高層數PCB，通過電鍍孔提供最長的路徑到達連接器，而鉆孔的細長路徑和固定直徑會對高頻信號產生明顯的不連續性，并可能阻礙高數據速率。

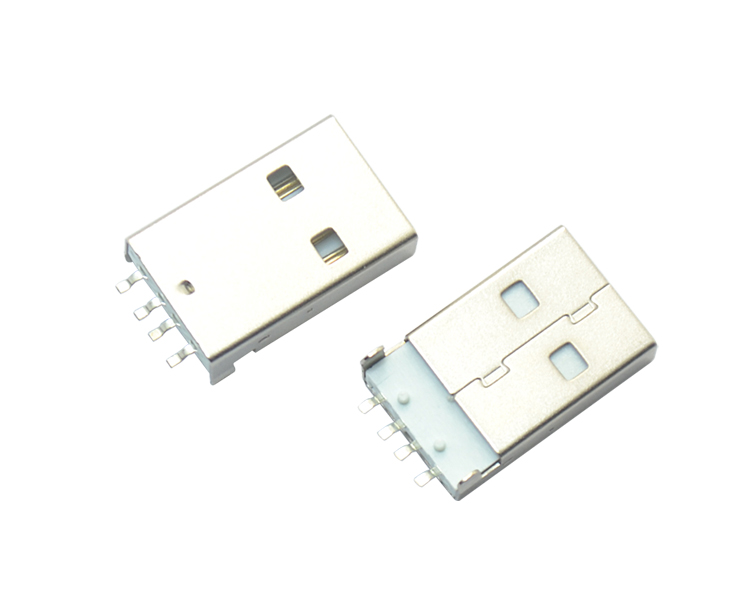

二、高速連接器的表面貼裝端接方式：

表面貼裝端接更適合高速設計，并在匹配連接器啟動點的阻抗時提供最大的靈活性。設計人員可以直接布線到連接器的焊盤中，或者使用所選的鉆孔來提供穿過PCB的路徑。

此外，還可以將通孔埋在PCB內或進行背鉆，以減少未使用的通孔短截線并改善壓配合端接樣式的頻率響應。這種端接方法為高頻設計提供了最大的好處，但不一定穩健，所以表面安裝連接器通常需要一些額外的加固，例如安裝硬件，以確保與PCB的牢固連接。

三、高速連接器的孔內粘貼(PIH)端接方式：

孔內粘貼(PIH)端接在某種程度上是前兩種樣式的混合，與壓配合連接器類似，PIH端接具有較短的非壓配合引腳，可插入電鍍通孔封裝并焊接到位。主要區別在于引腳要短得多，并且可以背鉆孔以去除信號上多余的存根。

而且這種高密度連接器仍然是進入PCB的一個挑戰，在從PCB過渡到連接器時，每種終端類型在信號阻抗方面都有一些不連續性，每種類型都允許設計具備靈活性，以最大限度地減少不連續性對信號完整性的影響。
